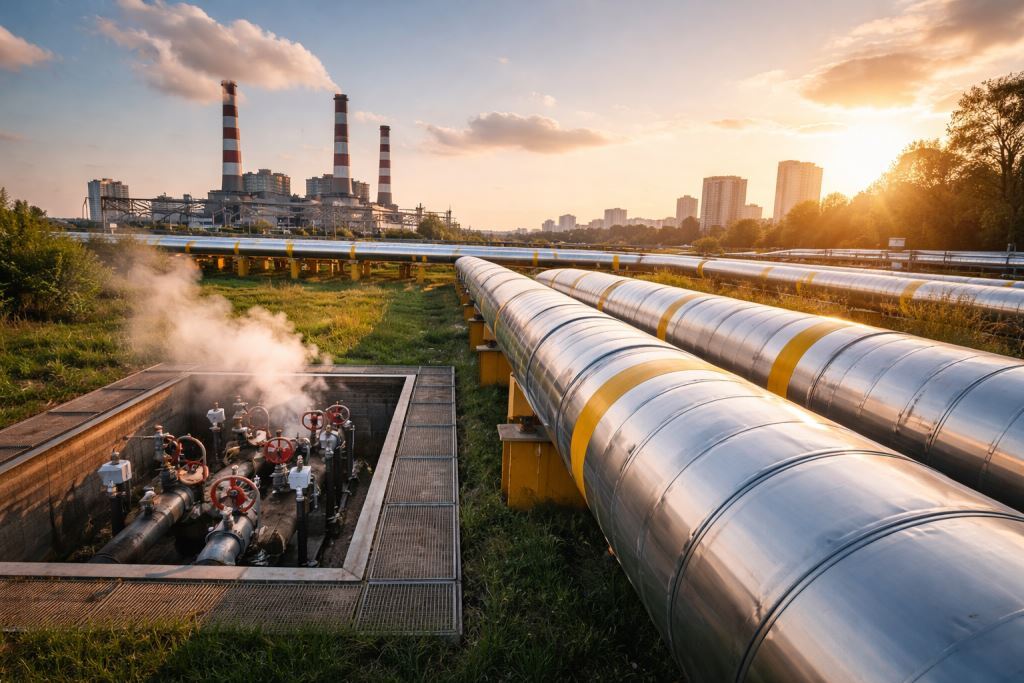

Теплопровод: физика передачи тепла и инженерная основа современной энергетики

Теплопровод — это не просто линия труб на карте города или промышленной площадки. Это инженерный механизм, благодаря которому тепловая энергия становится управляемым ресурсом.

🛠️️

Именно через теплопроводы тепло, выработанное на источнике — будь то теплоэлектроцентраль, котельная или промышленная установка, — поступает к жилым зданиям, производственным объектам и инфраструктуре.

От точности расчётов, качества материалов и продуманности схемы зависит не только эффективность отопления, но и стабильность целых технологических цепочек.

В условиях глобального курса на энергоэффективность и снижение потерь при транспортировке тепла значение теплопроводов усиливается. Каждая утечка энергии — это прямые экономические убытки, избыточные выбросы и ускоренный износ оборудования. Поэтому современный теплопровод — это результат сложного баланса между физикой процессов, нормативными требованиями и практикой эксплуатации.

Физическая основа: как тепло «путешествует» по системе

Передача тепловой энергии в теплопроводах осуществляется с помощью теплоносителя — чаще всего горячей воды или водяного пара. Источник тепла нагревает рабочую среду до заданных параметров давления и температуры, после чего она по замкнутому контуру направляется к потребителям.

Фактически теплопровод — это управляемая среда переноса энергии. В отличие от локальных отопительных приборов, здесь важно не только доставить тепло, но и сохранить его параметры на протяжении десятков километров. Для этого учитываются:

тепловые потери через стенки труб;
гидравлическое сопротивление;
температурные деформации металла;
воздействие внешней среды;
динамические нагрузки.

Каждый метр магистрали — это расчетная единица, влияющая на общий энергетический баланс системы.

Теплопровод как часть тепловой сети

Отдельный трубопровод не существует сам по себе. Он включён в тепловую сеть — разветвлённую систему взаимосвязанных магистралей, камер, запорной арматуры, компенсаторов и узлов регулирования. Конфигурация такой сети определяется плотностью застройки, потреблением тепла и техническими ограничениями территории.

При проектировании строго учитываются требования действующих нормативов, в том числе положения СП 124.13330.2012 и СП 74.13330.2023, регулирующих проектирование и строительство тепловых сетей. Эти документы задают параметры допустимых нагрузок, температурных режимов, расстояний до других коммуникаций и условия безопасной эксплуатации.

Особое внимание уделяется недопустимости совместной прокладки теплопроводов с потенциально опасными системами — газопроводами, кислородными линиями и трубопроводами высокого давления. Разделение коммуникаций — ключевой элемент промышленной безопасности.

⚙️ Экспертиза промышленной безопасности (ЭПБ) — важнейший инструмент оценки состояния опасных производственных объектов. 🛡️ Главная задача экспертизы — выявление скрытых рисков, предотвращение аварий и подтверждение соответствия требованиям законодательства. 🏭 На ТЭС ЭПБ проводится с использованием современных методов диагностики, инструментальных измерений и анализа технической документации. Регулярное проведение экспертизы обеспечивает защиту персонала, поддерживает стабильную работу оборудования и снижает воздействие производства на окружающую среду. Обращение к профессионалам помогает минимизировать риски и повысить надёжность производственных процессов.

🛠 Подробнее об экспертизе промышленной безопасности

Способы прокладки: под землёй или над поверхностью

Существует два базовых способа размещения теплопроводов — подземный и надземный. Выбор определяется инженерными, экономическими и геологическими факторами.

Подземная прокладка

Это наиболее распространённый вариант в городской среде. Его преимущества:

сохранение архитектурного облика;
отсутствие препятствий для транспорта;
защита трубопровода от механических воздействий;
частичное снижение теплопотерь благодаря теплоизоляционным свойствам грунта.

Однако подземные сети работают в агрессивной среде — при повышенной влажности и наличии блуждающих токов, что увеличивает риск электрохимической коррозии.

Подземные системы бывают:

канальными — с размещением труб в бетонных или железобетонных каналах (проходных, полупроходных и непроходных);
бесканальными — когда труба укладывается непосредственно в грунт с усиленной изоляцией.

Современной тенденцией является применение конструкции «труба в трубе» с пенополиуретановой теплоизоляцией и полиэтиленовой оболочкой. Такая система обеспечивает низкие теплопотери и долговечную защиту металла.

Надземная прокладка

Используется преимущественно в промышленных зонах, на территориях со сложной геологией или высокой плотностью подземных коммуникаций. Трубопроводы размещаются на опорах, эстакадах или подвесных конструкциях.

Преимущества:

упрощённый визуальный контроль состояния;
высокая ремонтопригодность;
снижение риска коррозии;
меньшие капитальные затраты.

Недостаток — повышенное влияние климатических факторов и необходимость дополнительных защитных мероприятий.

Конструктивная схема теплопровода

Независимо от способа размещения, любой теплопровод включает три базовых элемента:

Рабочая труба

Основной канал транспортировки теплоносителя. Чаще всего используется сталь, реже — чугун или современные неметаллические материалы для сетей с пониженными параметрами.

Теплоизоляционный слой

Снижает теплопотери и защищает от влаги.

Защитная оболочка / несущая система

Воспринимает механические нагрузки.

В современных решениях функции теплоизоляции и защиты объединяются в единую монолитную конструкцию, что повышает индустриальность монтажа и сокращает сроки строительства.

Коррозия: главный враг подземных сетей

Коррозионные процессы — одна из ключевых причин аварий на тепловых сетях. Повышенная температура ускоряет химические реакции, а влажная среда способствует электрохимическому разрушению металла.

Для защиты применяются:

Полимерные и органосиликатные покрытия
Эмалевые системы
Изоляционные материалы с высоким электрическим сопротивлением
Электрическое секционирование
Системы катодной защиты
Мероприятия по снижению воздействия блуждающих токов

Эффективная антикоррозионная защита продлевает срок службы магистрали на десятилетия.

Требования к современным теплопроводам

Инженерные сети должны отвечать комплексу критериев:

Прочность и герметичность при рабочих нагрузках
Устойчивость к температурным деформациям
Стабильные теплоизоляционные характеристики
Минимальное водопоглощение
Технологичность монтажа
Возможность укрупнённой заводской сборки
Высокая ремонтопригодность
Экономическая обоснованность на протяжении жизненного цикла

Качество трубной продукции подтверждается сертификатами соответствия и результатами заводских испытаний. Без документально подтверждённых характеристик ввод системы в эксплуатацию невозможен.

Нормативная основа проектирования

Проектирование теплопроводов опирается на систему сводов правил и государственных стандартов. Среди ключевых документов:

СП 124.13330.2012 — требования к проектированию тепловых сетей;
СП 74.13330.2023 — организация строительных работ;
СП 315.1325800.2017 — бесканальная прокладка;
ГОСТ 21.705-2016 и ГОСТ Р 21.621-2023 — оформление проектной документации;
ГОСТ Р 21.706-2024 и ГОСТ Р 71658-2024 — требования к линейным объектам;
санитарные нормы СанПиН 2.1.3.2630, СанПиН 2.4.1.3049 и СанПиН 2.2.4.548.

Соблюдение этих документов гарантирует безопасность эксплуатации, защиту персонала и населения, а также соответствие современным требованиям энергетической эффективности.

Стратегическое значение теплопроводов

Теплопровод — это не просто инфраструктурный элемент, а системообразующий компонент энергетики. Без него невозможна централизованная модель теплоснабжения, характерная для крупных городов и промышленных центров. От его надёжности зависит устойчивость отопительного сезона, бесперебойная работа предприятий и социальная стабильность.

Грамотно спроектированная и защищённая тепловая сеть способна функционировать десятилетиями, обеспечивая экономию ресурсов и минимизацию аварийных рисков. Именно поэтому теплопровод остаётся одной из ключевых инженерных систем, без которой современная энергетика и городская инфраструктура не смогли бы существовать в привычном нам виде.

⚙️ Экспертиза промышленной безопасности

Экспертиза промышленной безопасности — это всесторонний анализ оборудования и инженерных систем, направленный на выявление потенциальных угроз и обеспечение безопасной эксплуатации. Регулярные проверки помогают снижать риски аварий и поддерживать стабильную работу производства.

По итогам экспертизы формируются официальные заключения, которые используются для технического контроля оборудования, оценки производственных рисков и внедрения профилактических мер для защиты сотрудников и имущества предприятия.

Инструментальные обследования, проверка технической документации и актуализация данных помогают соответствовать нормативным требованиям, повышают прозрачность процессов и снижают вероятность инцидентов. Для компаний промышленного и энергетического сектора это важный элемент системы безопасности.

🏗️ Связаться с экспертом

❓ Часто задаваемые вопросы о теплопроводах и тепловых сетях

1. В чем принципиальное отличие теплопровода от обычного трубопровода?

Теплопровод предназначен не просто для транспортировки жидкости, а для передачи тепловой энергии с сохранением заданных температурных и гидравлических параметров. Его конструкция учитывает теплопотери, температурные деформации, компенсацию расширений и защиту от коррозии. В отличие от водопроводных или технологических линий, здесь ключевым параметром является энергетическая эффективность, а не только пропускная способность.

2. Почему в тепловых сетях чаще всего используют стальные трубы?

Сталь обладает высокой прочностью, устойчивостью к давлению и температурным нагрузкам, а также предсказуемым поведением при нагреве и охлаждении. Это особенно важно для магистралей, где теплоноситель может достигать значительных температур и давлений. При этом для локальных сетей с пониженными параметрами могут применяться современные полимерные материалы.

3. Какие основные причины аварий на теплопроводах?

Наиболее распространённые причины — коррозия металла, износ изоляции, ошибки проектирования, нарушение технологии монтажа и превышение расчетных нагрузок. Существенную роль играют блуждающие токи и воздействие агрессивной влажной среды, особенно при подземной прокладке. Регулярный контроль и своевременная диагностика позволяют существенно снизить аварийность.

4. Что влияет на теплопотери при транспортировке теплоносителя?

На величину потерь влияют качество и толщина теплоизоляции, температура теплоносителя, протяжённость трассы, способ прокладки и климатические условия. Современные изоляционные материалы и конструкция «труба в трубе» позволяют минимизировать утечки тепла и повысить общую энергоэффективность системы.

5. Можно ли модернизировать старые тепловые сети без полной замены?

Да, в ряде случаев возможна реконструкция отдельных участков с применением современных изоляционных систем, антикоррозионной защиты и автоматизированного мониторинга. Однако если износ достигает критического уровня или сеть не соответствует текущим нормативам, более экономически оправданной становится комплексная замена.
