Современная система отопления — это сложный инженерный комплекс, в котором стабильность работы зависит не только от мощности котла, но и от правильной организации циркуляции теплоносителя. Даже высокоэффективное оборудование может быстро выйти из строя, если в системе возникают температурные перегрузки, гидравлические перекосы или остановка движения воды.
Несмотря на внешнюю простоту, байпас выполняет сразу несколько ключевых функций: стабилизирует давление, поддерживает циркуляцию при отключении насосов, предотвращает перегрев котла и позволяет обслуживать отдельные элементы системы без полного отключения отопления. В современных схемах отопления байпас фактически является обязательным элементом гидравлической безопасности.

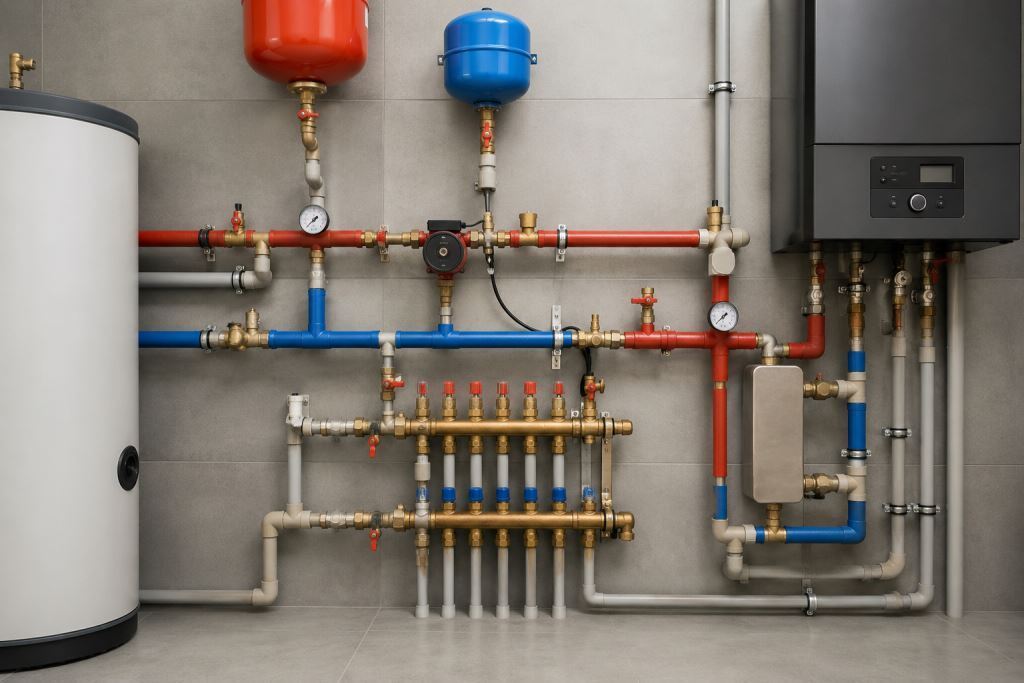

Что представляет собой байпас в отопительной системе
Байпас — это дополнительный участок трубопровода, соединяющий подающую и обратную магистраль либо создающий обход конкретного узла системы. Его основная задача заключается в организации альтернативного пути движения теплоносителя при изменении рабочих условий.
Проще говоря, обходной контур позволяет воде продолжать циркуляцию даже в тех случаях, когда часть оборудования временно отключается, выходит из строя или требует обслуживания.
Конструктивно байпас может выглядеть как обычная перемычка между трубами, однако в инженерной практике его роль значительно шире. В зависимости от схемы отопления он способен:
Особенно важен байпас в автономных отопительных системах частных домов, где любые перебои в циркуляции способны привести к замерзанию труб, перегреву котла или повреждению теплообменника.
Почему байпас считается элементом безопасности
В отопительных системах основная опасность возникает при нарушении движения теплоносителя. Если циркуляция замедляется или полностью останавливается, температура внутри котла начинает стремительно расти. Для газовых моделей это приводит к аварийному отключению автоматики, а для твердотопливных котлов последствия могут оказаться значительно серьезнее.
Твердотопливный агрегат невозможно мгновенно остановить после прекращения циркуляции. Даже после закрытия подачи воздуха топливо продолжает выделять тепло. Если теплоноситель перестает отводить энергию от теплообменника, возникает риск:
Байпас предотвращает подобные сценарии, сохраняя движение теплоносителя по резервному контуру и снижая тепловую нагрузку на оборудование.
Роль байпаса в гидравлической балансировке системы
Одной из главных проблем отопительных систем является неравномерное распределение тепла. Без правильной балансировки ближайшие к котлу радиаторы получают максимальный объем горячей воды, тогда как удаленные приборы прогреваются значительно хуже.
Байпас помогает перераспределять потоки внутри системы, снижая гидравлическое сопротивление отдельных участков. Благодаря этому достигается:
Фактически обходной контур выполняет функцию гидравлического стабилизатора, который делает работу системы более предсказуемой и безопасной.
Байпас в однотрубной системе отопления
Наиболее распространенное применение байпас получил в однотрубных схемах отопления. В таких системах теплоноситель проходит через радиаторы последовательно. После каждой батареи температура воды постепенно снижается, поэтому последние приборы в цепочке обычно нагреваются слабее первых.
Установка байпасной перемычки рядом с радиатором позволяет разделить поток на две части. Одна часть теплоносителя проходит через батарею, а другая движется дальше по магистрали.
Это решение дает сразу несколько преимуществ:
При перекрытии запорной арматуры теплоноситель продолжает циркуляцию через обходной участок, поэтому вся система сохраняет работоспособность.
Использование байпаса в насосных узлах
В системах с принудительной циркуляцией байпас особенно важен при установке циркуляционных насосов. Насосное оборудование ускоряет движение теплоносителя и повышает эффективность отопления, однако полностью зависит от электропитания.
При отключении электричества насос останавливается, а циркуляция воды может прекратиться полностью. Это особенно опасно зимой, когда температура наружного воздуха быстро приводит к остыванию труб и помещений.
Чтобы избежать подобных ситуаций, насос часто монтируется на отдельной байпасной линии.
Принцип работы выглядит следующим образом:
Подобная схема особенно эффективна в домах, где отопление рассчитано на возможность самотечной работы при отсутствии электроэнергии.
Байпас в системе теплого пола
В низкотемпературных системах водяного теплого пола байпас является частью смесительного узла. Его основная функция — стабилизация температуры теплоносителя перед подачей в напольные контуры.
Проблема заключается в том, что котлы обычно нагревают воду до 70–85 °C, тогда как для теплого пола безопасной считается температура около 35–45 °C. Если подать слишком горячий теплоноситель напрямую, это приведет к:
Для предотвращения перегрева используется трехходовой смесительный клапан и байпасная линия. Часть горячего потока смешивается с охлажденной обратной водой, после чего теплоноситель получает необходимую температуру.
Избыточный объем жидкости через байпас возвращается обратно в систему, поддерживая стабильный тепловой режим.
Значение байпаса для твердотопливного котла
В обвязке твердотопливного котла байпас играет критически важную роль. Здесь он формирует так называемый малый циркуляционный контур.
После растопки котла теплоноситель сначала движется по короткому внутреннему кругу между подачей и обраткой. Только после достижения необходимой температуры трехходовой клапан начинает постепенно открывать доступ к основной системе отопления.
Такая схема необходима по нескольким причинам.
Защита от холодной обратки
Если в разогретый теплообменник поступает слишком холодная вода, на внутренних стенках образуется конденсат. Влага смешивается с продуктами сгорания топлива и образует агрессивные кислотные соединения.
Это приводит к:
- ускоренной коррозии металла;
- образованию смолистых отложений;
- зарастанию теплообменника;
- снижению КПД котла;
- разрушению сварных швов.
Байпас поддерживает температуру обратного потока на безопасном уровне и исключает постоянное воздействие конденсата.
Предотвращение теплового удара
Резкий контакт раскаленного теплообменника с холодной водой способен вызвать температурные деформации металла. Постоянные перепады температур приводят к микротрещинам и преждевременному разрушению котла.
Малый циркуляционный контур обеспечивает плавный прогрев системы и снижает температурные напряжения.
Виды байпасов в отопительных системах
В зависимости от конструкции и принципа работы байпасные линии делятся на несколько типов.
Основные требования к установке байпаса
Даже качественный обходной контур не сможет эффективно работать при ошибках монтажа. Неправильный подбор диаметра труб или расположения арматуры способен нарушить баланс всей системы отопления.
При проектировании и установке необходимо учитывать:
- расчетную пропускную способность труб;
- гидравлическое сопротивление системы;
- тип циркуляции теплоносителя;
- мощность котла;
- особенности насосного оборудования;
- температурные режимы работы.
Особое внимание уделяется герметичности соединений и правильному расположению запорной арматуры. В насосных узлах дополнительно рекомендуется устанавливать фильтры грубой очистки для защиты оборудования от загрязнений.
Для сложных систем отопления оптимальным решением становятся готовые насосно-смесительные модули заводской сборки, где все элементы уже подобраны по гидравлическим характеристикам.
Какие проблемы возникают при отсутствии байпаса
Отказ от установки обходного контура часто приводит к серьезным последствиям:
- перегреву котла;
- нестабильной циркуляции;
- неравномерному прогреву помещений;
- повышенной нагрузке на насос;
- ускоренному износу теплообменника;
- образованию воздушных пробок;
- гидроударам;
- аварийному росту давления.
Особенно опасно отсутствие байпаса в системах с твердотопливными котлами и циркуляционными насосами.
Заключение
Байпас — это не просто вспомогательная перемычка в трубопроводе, а полноценный элемент инженерной безопасности отопительной системы. Именно обходной контур обеспечивает стабильную циркуляцию теплоносителя, компенсирует перепады давления, защищает оборудование от перегрева и позволяет системе сохранять работоспособность даже при аварийных ситуациях.
Грамотно спроектированный байпас существенно повышает надежность отопления, снижает риск повреждения котла и насосного оборудования, облегчает техническое обслуживание и увеличивает общий срок эксплуатации всей системы.
В современных системах отопления наличие правильно рассчитанного обходного контура фактически является обязательным условием безопасной и долговечной работы оборудования.
