Гидравлические испытания — это не просто формальная процедура, а критически важный этап проверки прочности и герметичности трубопроводов, сосудов, котлов и других элементов инженерных систем. От правильного выбора и точного соблюдения давления испытаний зависит безопасность эксплуатации оборудования, срок его службы и соответствие требованиям нормативных документов. Ошибки на этом этапе могут привести к серьезным последствиям — от утечек и аварий до полной потери работоспособности объекта.
Поэтому понимание принципов расчета, методики проведения и критериев оценки давления гидравлических испытаний является обязательным для специалистов, занимающихся проектированием, монтажом и эксплуатацией инженерных сетей.
В данном материале подробно рассмотрены принципы определения давления при проведении гидравлических испытаний, нормативно-техническая база, регламентирующая этот процесс, а также ключевые факторы, влияющие на безопасность и долговечность оборудования.

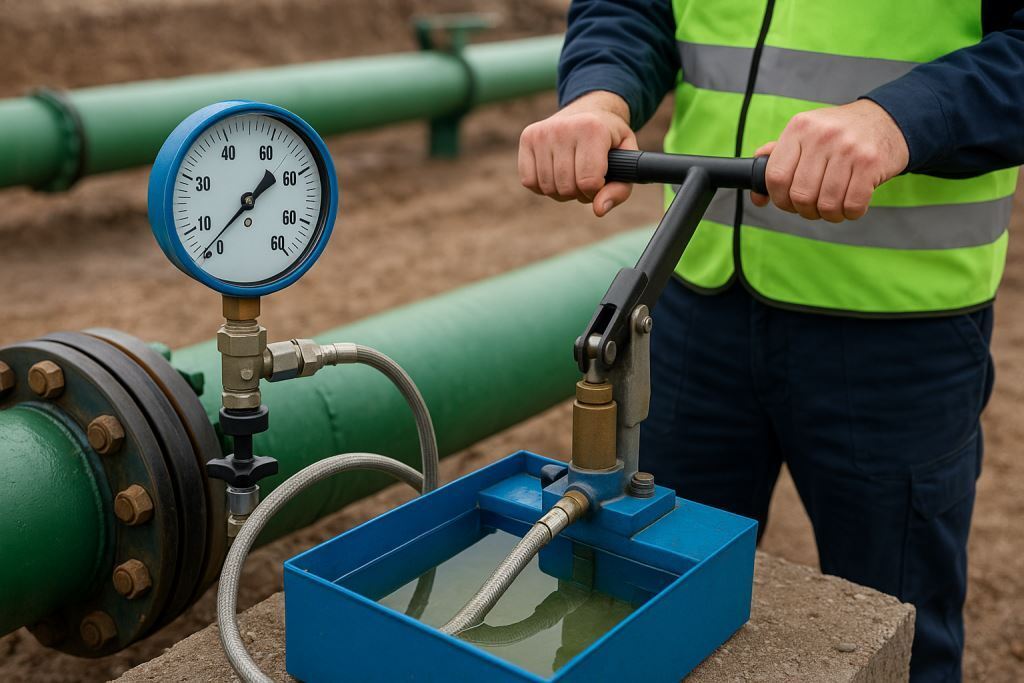

Гидравлические испытания трубопроводов
По своей сути гидравлические испытания представляют собой практическую проверку корректности проектных решений, качества применённых материалов и точности монтажа. Это важнейший механизм предупреждения потенциальных аварий, разгерметизаций и разрушений, способных привести к серьезным технологическим и экологическим последствиям.
Процедура испытаний является обязательным элементом контроля для всех типов инженерных коммуникаций — от систем водоснабжения и отопления до нефтегазопроводов и технологических магистралей, работающих при повышенных давлениях и в условиях переменных температурных воздействий. Правильно рассчитанное и документально подтверждённое давление испытаний служит гарантией надежной и безопасной эксплуатации оборудования на протяжении всего срока службы.
Процедура испытаний является обязательным элементом контроля для всех типов инженерных коммуникаций — от систем водоснабжения и отопления до нефтегазопроводов и технологических магистралей, работающих при повышенных давлениях и в условиях переменных температурных воздействий. Правильно рассчитанное и документально подтверждённое давление испытаний служит гарантией надежной и безопасной эксплуатации оборудования на протяжении всего срока службы.
Где проводятся гидравлические испытания
Выбор места проведения гидравлических испытаний определяется стадией жизненного цикла трубопровода, его функциональным назначением и техническими условиями эксплуатации. В зависимости от этих факторов испытания могут осуществляться в различных средах и на разных этапах подготовки системы.
На строительных объектах
Испытания выполняются непосредственно после завершения монтажа нового трубопровода. Это позволяет подтвердить качество соединений, правильность сборки и готовность системы к безопасному вводу в эксплуатацию. Проведение гидроиспытаний на этом этапе предотвращает возможные аварийные ситуации ещё до начала работы оборудования под нагрузкой.
В производственных условиях
На предприятиях, изготавливающих трубопроводные элементы, гидравлические испытания служат обязательным этапом контроля качества продукции. Каждое изделие проверяется на прочность и герметичность до отправки заказчику. Таким образом, производитель гарантирует, что элементы соответствуют техническим условиям и стандартам безопасности.
На ремонтно-восстановительных базах
При проведении капитального ремонта, реконструкции или модернизации трубопроводных систем гидроиспытания проводят на демонтированных участках. Целью процедуры является подтверждение устранения дефектов и оценка готовности элементов к повторной установке и дальнейшей эксплуатации.
В лабораторных центрах и исследовательских стендах
В лабораторных условиях гидравлические испытания применяются для проверки новых материалов, технологий сварки, уплотнительных средств и антикоррозионных покрытий. Специализированные стенды позволяют смоделировать реальные эксплуатационные нагрузки и оценить поведение элементов в условиях, близких к промышленным.
На действующих инженерных объектах
Плановые испытания эксплуатируемых систем проводятся с целью диагностики текущего технического состояния оборудования. Особенно актуальны такие проверки для систем водоснабжения, отопления, а также для магистральных нефте- и газопроводов. Своевременное выявление дефектов предотвращает утечки, аварии и дорогостоящие внеплановые ремонты.
Основные цели гидравлических испытаний
Гидроиспытания выполняют ряд ключевых инженерных задач, от которых напрямую зависит надёжность, долговечность и безопасность эксплуатации трубопроводных систем.
Оценка прочности и устойчивости конструкции
Испытательное давление создаёт условия, превышающие рабочие, что позволяет проверить способность системы выдерживать эксплуатационные нагрузки без деформаций, разрывов и разрушений. Особое внимание уделяется сварным швам, фланцевым, резьбовым и уплотнительным соединениям — именно они чаще всего являются зонами потенциального риска.
Выявление скрытых дефектов и утечек
Под воздействием избыточного давления проявляются даже микроскопические дефекты — трещины, поры, некачественные стыки. Вода, используемая в процессе испытаний, является идеальной средой для обнаружения нарушений герметичности, что обеспечивает высокую точность диагностики.
Подтверждение соответствия нормативным требованиям
Гидравлические испытания проводятся строго в соответствии с действующими государственными и отраслевыми стандартами (ГОСТ, СНиП, СП и др.). Результаты оформляются официальными актами, что подтверждает готовность объекта к эксплуатации и гарантирует его соответствие требованиям промышленной безопасности.
Продление срока службы и снижение эксплуатационных затрат
Регулярные испытания позволяют заранее выявлять проблемные участки, устранять дефекты и проводить профилактический ремонт. Это не только продлевает ресурс системы, но и снижает вероятность аварий, минимизируя расходы на устранение последствий внештатных ситуаций.
Зачем необходим строгий контроль давления
Контроль давления при проведении гидравлических испытаний — это основополагающий элемент обеспечения промышленной и эксплуатационной безопасности. Испытательное давление всегда превышает рабочее (обычно на 25–50%), создавая необходимый запас прочности и подтверждая устойчивость системы к нагрузкам, возникающим в реальных условиях эксплуатации.
Неверно выбранные параметры испытаний могут привести к противоположным результатам:
Поэтому расчет испытательного давления должен выполняться только квалифицированными инженерами с учетом проектных данных, физико-механических свойств материалов и характеристик рабочей среды.
- при недостаточном давлении дефекты останутся невыявленными, а результаты испытаний окажутся недостоверными;
- при чрезмерном давлении возможно повреждение трубопровода, деформация элементов или даже разрушение системы.
Поэтому расчет испытательного давления должен выполняться только квалифицированными инженерами с учетом проектных данных, физико-механических свойств материалов и характеристик рабочей среды.
Гидравлические испытания — это не формальная проверка, а важнейшая часть системы промышленной безопасности. От точности и корректности их проведения напрямую зависит надежность функционирования трубопроводов, безопасность персонала, экологическая стабильность и финансовая устойчивость предприятия. Современные стандарты требуют строгого соблюдения утвержденных методик, документального подтверждения результатов и участия специалистов, имеющих соответствующую аттестацию.
Только комплексный, профессиональный подход к контролю давления гарантирует, что трубопроводная система сохранит герметичность, прочность и безопасность в течение всего срока эксплуатации.
Нормативные требования и расчет испытательного давления
Определение испытательного давления — один из наиболее ответственных этапов подготовки к гидравлическим испытаниям. Этот показатель устанавливается в строгом соответствии с федеральными нормами и правилами промышленной безопасности, а также с учетом характеристик транспортируемого вещества, материала и назначения трубопровода.
Ошибки в расчетах могут привести к некорректной оценке состояния системы или даже к повреждению оборудования. Поэтому все вычисления выполняются инженерами, прошедшими аттестацию, на основании проектной и технической документации.
Основные нормативные положения
Согласно Приказу Ростехнадзора № 536 от 15.12.2020 «Об утверждении федеральных норм и правил в области промышленной безопасности при использовании оборудования, работающего под избыточным давлением», гидравлические испытания проводятся по следующим принципам:
- Минимальное испытательное давление для трубопроводов пара и горячей воды должно быть не менее 1,25 × рабочего давления, но не ниже 0,2 МПа.
- Максимальное испытательное давление рассчитывается исходя из прочностных характеристик конструкции, чтобы исключить появление пластических деформаций и микротрещин.
- Оптимальное значение давления выбирается в диапазоне между минимальным и максимальным, обеспечивая надежное выявление дефектов сварных швов, фитингов и арматуры.
Испытательное давление для различных типов трубопроводов
(по СП 75.13330.2011 «Технологическое оборудование и технологические трубопроводы»)
Стальные трубопроводы:
- при рабочем давлении до 0,5 МПа или температуре среды выше 400 °C — испытательное давление должно составлять 1,5 × рабочего, но не менее 0,2 МПа;
- при давлении выше 0,5 МПа применяется коэффициент 1,25, но не менее 0,8 МПа.
- Такое соотношение обеспечивает достоверную оценку прочности стали при различных режимах эксплуатации.
Пластмассовые и стеклянные трубопроводы:
- испытательное давление принимается 1,25 × рабочего, но не ниже 0,2 МПа.
- Из-за пониженной механической прочности испытания выполняются с плавным повышением давления и обязательной выдержкой под нагрузкой.
Трубопроводы из цветных металлов (медь, латунь, алюминий):
- пробное давление — 1,25 × рабочего, но не менее 0,1 МПа.
- Для таких систем характерна высокая пластичность, поэтому процесс контролируется с особой тщательностью и пошаговым повышением давления.
Порядок проведения и критерии успешного испытания
После достижения расчетного давления система выдерживается под нагрузкой в течение установленного времени. Испытание признается успешным, если выполняются следующие условия (согласно Постановлению Госстроя РФ № 170 от 27.09.2003, с изм. от 22.06.2022):
- отсутствие потения, подтеков или видимых утечек на сварных швах, фланцах и соединительных элементах;
- для водяных систем: падение давления за 5 минут не более 0,02 МПа (0,2 кгс/см²);
- для панельных систем отопления: падение давления за 15 минут не более 0,01 МПа (0,1 кгс/см²);
- для систем ГВС: потеря давления за 10 минут не превышает 0,05 МПа (0,5 кгс/см²);
- для пластиковых трубопроводов: в первые 30 минут падение давления не более 0,06 МПа, за последующие 2 ч — не более 0,02 МПа.
При соблюдении всех требований система считается прошедшей испытание и допускается к эксплуатации.
Инженерные принципы расчета и безопасность процесса
Расчет испытательного давления базируется на анализе механических свойств материала, толщины стенок, диаметра трубопровода и эксплуатационных нагрузок. При этом учитываются:
- коэффициент запаса прочности;
- температурные и динамические воздействия;
- особенности рабочей среды (вязкость, плотность, температура).
Процесс испытаний сопровождается жесткими мерами безопасности:
- перед началом система полностью освобождается от воздуха и заполняется водой;
- давление повышается плавно, ступенчато, с обязательной фиксацией показаний манометров;
- во время испытаний запрещено присутствие посторонних лиц и выполнение других работ в испытательной зоне.
Нормирование испытательного давления — это не формальность, а важнейший элемент системы промышленной безопасности. Правильно рассчитанные и документально оформленные гидравлические испытания позволяют объективно оценить надежность трубопровода, своевременно выявить скрытые дефекты и обеспечить его долговечную, безопасную и экономически эффективную эксплуатацию.
