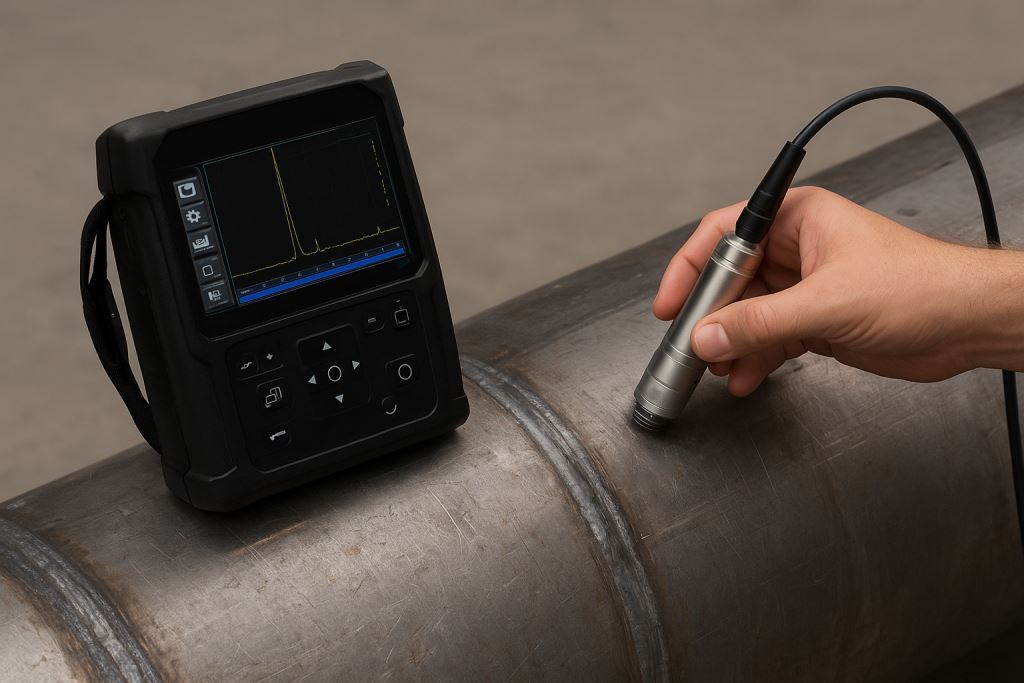

Современная промышленность немыслима без технологий, способных выявлять скрытые дефекты, не разрушая изделие. Ультразвуковой неразрушающий контроль (УЗК) — это один из самых надежных и информативных методов диагностики, который позволяет буквально «заглянуть внутрь» материала. С его помощью инженеры оценивают качество сварных швов, литых и прокатных деталей, контролируют состояние конструкций на всех этапах их жизненного цикла.
Благодаря высокой чувствительности и точности, УЗК стал неотъемлемой частью систем обеспечения безопасности в энергетике, авиации, машиностроении и строительстве.
Что представляет собой ультразвуковой контроль
Данная технология была впервые предложена советским физиком Сергеем Яковлевичем Соколовым, который в 1928 году запатентовал способ обнаружения скрытых дефектов в металлах при помощи ультразвуковых колебаний. С тех пор метод непрерывно совершенствовался и сегодня стал одним из ключевых инструментов неразрушающего контроля, применяемым в энергетике, машиностроении, авиации, строительстве, нефтегазовом комплексе и других отраслях, где надежность имеет критическое значение.
Оборудование для ультразвукового контроля
Эффективность и точность ультразвукового неразрушающего контроля (УЗК) во многом зависят от качества применяемого оборудования. Современные системы УЗК представляют собой комплекс технических средств, обеспечивающих генерацию, приём и обработку ультразвуковых сигналов, а также визуализацию полученных данных.
Ультразвуковые дефектоскопы
Дефектоскоп — основной прибор, применяемый при проведении ультразвукового контроля. Он выполняет функции генерации высокочастотных импульсов, приёма отражённых сигналов и их последующего анализа. Современные дефектоскопы оснащены цифровыми модулями, позволяющими не только регистрировать эхосигналы, но и визуализировать их в виде А-, В- и С-сканов, что существенно повышает информативность контроля.
В зависимости от назначения и условий эксплуатации различают портативные, стационарные и автоматизированные модели дефектоскопов. Первые удобны для полевых условий, вторые — для лабораторных и производственных линий, а третьи интегрируются в системы контроля качества на предприятиях с высокой степенью автоматизации.
Толщиномеры
Наряду с дефектоскопами активно применяются ультразвуковые толщиномеры — приборы, предназначенные для измерения остаточной толщины материала без его разрушения. Толщиномеры незаменимы при контроле износа стенок трубопроводов, резервуаров, элементов котельного и энергетического оборудования.
Преобразователи ультразвуковых сигналов
Пьезоэлектрические преобразователи (ПЭП) — ключевой элемент любого ультразвукового комплекса. Они преобразуют электрические сигналы в акустические колебания и обратно. Существует несколько типов преобразователей, которые подбираются в зависимости от конкретных задач контроля:
Зондирующие устройства
Зондирование играет важную роль в формировании и передаче ультразвуковых волн. Зонды различаются по типу и углу ввода сигнала:
- прямые, применяемые для выявления дефектов, расположенных перпендикулярно поверхности;
- угловые, позволяющие контролировать сварные соединения и труднодоступные зоны;
- фазированные решётки (фазированные массивы), обеспечивающие электронное управление направлением и фокусировкой луча без механического перемещения датчика, что делает контроль более быстрым и точным.
Калибровочные и стандартные образцы
Для обеспечения достоверности и точности измерений в ультразвуковом контроле применяются калибровочные (настроечные) образцы, также известные как меры или стандартные образцы (СО). С их помощью проверяют исправность дефектоскопа, корректность работы преобразователей и соответствие параметров методики установленным нормам.
Такие образцы изготавливаются из материалов, близких по акустическим характеристикам к объекту контроля, и содержат искусственные дефекты (отверстия, надрезы, отражающие плоскости), по которым производится настройка чувствительности и калибровка системы.
Программное обеспечение
Неотъемлемой частью современного ультразвукового комплекса является программное обеспечение. Оно обеспечивает сбор, хранение, визуализацию и последующий анализ результатов. Алгоритмы цифровой обработки позволяют строить трёхмерные модели внутренней структуры материала, автоматически классифицировать типы дефектов и формировать отчёты, соответствующие требованиям международных стандартов.
Современные программные платформы поддерживают интеграцию с промышленными базами данных, облачными сервисами и системами неразрушающего контроля предприятия, что делает процесс диагностики полностью цифровым и воспроизводимым.
Принцип действия ультразвукового контроля
Функционирование метода основано на взаимодействии ультразвуковых волн с внутренней структурой материала. При проведении контроля пьезоэлектрический преобразователь генерирует акустические импульсы, которые вводятся в объект исследования. В однородной среде волны распространяются прямолинейно, однако при встрече с дефектами — трещинами, расслоениями, включениями или порами — они частично отражаются, рассеиваются или изменяют направление.
Отражённые сигналы возвращаются к преобразователю, который работает в режиме приёмника. Анализируя время прохождения волны и амплитуду отражённого сигнала, специалист получает сведения о глубине залегания, размерах и характере дефекта. Чем больше амплитуда отражённого импульса, тем выше вероятность наличия крупного нарушения сплошности.
Вся информация отображается на экране дефектоскопа в виде эхосигналов, что позволяет оператору построить картину внутреннего состояния материала с высокой точностью.
Области применения
Ультразвуковой контроль является обязательной процедурой при изготовлении и эксплуатации изделий, от которых напрямую зависит безопасность людей и стабильность технологических процессов. С его помощью проверяются:
- сварные соединения трубопроводов, резервуаров и аппаратов высокого давления;
- детали авиационных и энергетических установок;
- железнодорожные рельсы и колёсные пары;
- бетонные и металлические конструкции зданий и мостов;
- элементы атомных реакторов и нефтегазового оборудования.
Благодаря своей универсальности, метод одинаково эффективно применяется как для металлических, так и для неметаллических материалов.
Преимущества ультразвукового метода
По сравнению с другими видами неразрушающего контроля, ультразвуковой метод обладает рядом неоспоримых преимуществ:
Нормативное регулирование
Работы по ультразвуковой дефектоскопии регламентируются ГОСТ Р 55724-2013, где описаны классификация ультразвуковых методов, требования к оборудованию и порядок проведения контроля сварных соединений. Соблюдение данных стандартов гарантирует достоверность полученных результатов и соответствие процедур международным требованиям качества.
