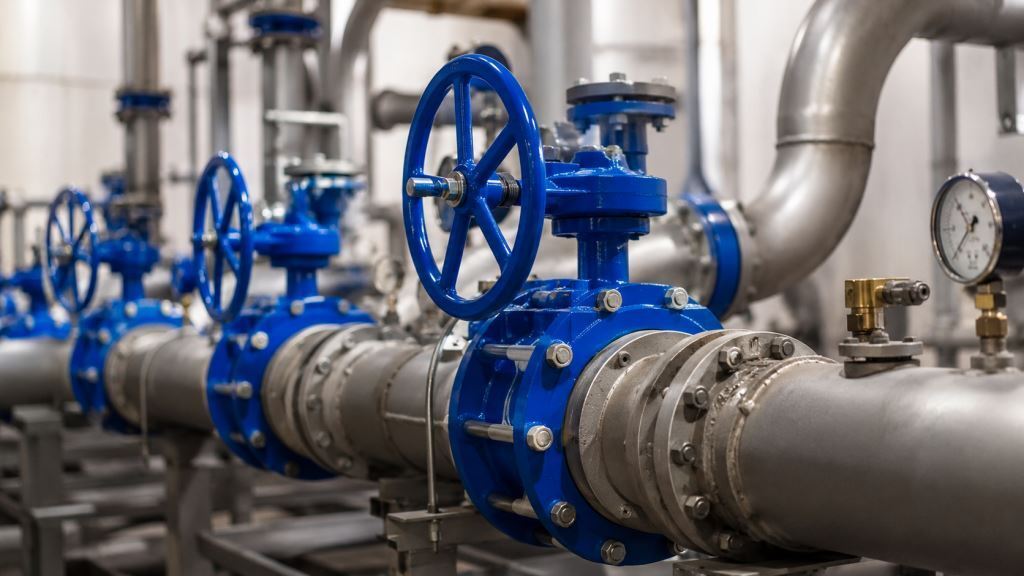

Запорная арматура: виды, назначение и ключевые критерии выбора для надежной работы трубопроводных систем

Q: Как выбрать запорную арматуру для конкретной системы?

При выборе необходимо учитывать рабочее давление, температуру среды, диаметр трубопровода, тип рабочей жидкости и условия эксплуатации. Также важно обращать внимание на материал корпуса и класс герметичности изделия.

Q: Как часто требуется обслуживание запорной арматуры?

Периодичность обслуживания зависит от типа устройства и условий эксплуатации. В бытовых системах достаточно периодической проверки работоспособности, тогда как промышленная арматура требует регулярных регламентных осмотров, контроля уплотнений и испытаний на герметичность.

Запорная арматура является одним из важнейших элементов современных инженерных и промышленных коммуникаций. От ее качества, надежности и правильного подбора зависит безопасность эксплуатации трубопроводов, эффективность управления потоками рабочих сред и бесперебойность технологических процессов.

🛠️️

Сегодня запорная арматура широко применяется в системах водоснабжения, отопления, газоснабжения, нефтегазовой отрасли, энергетике и многих других сферах.

В данной статье рассмотрим основные виды запорной арматуры, особенности их конструкции, области применения и критерии выбора оборудования для различных эксплуатационных условий.

Что такое запорная арматура

Запорная арматура представляет собой группу технических устройств, предназначенных для полного перекрытия или открытия потока рабочей среды внутри трубопроводной системы. Такие изделия являются неотъемлемой частью инженерных коммуникаций и используются в сетях холодного и горячего водоснабжения, отопления, газоснабжения, промышленного производства, энергетики и коммунального хозяйства.

Главная задача запорной арматуры заключается не в регулировании расхода, а именно в надежном отсечении потока жидкости, пара или газа. Благодаря этому становится возможным безопасное обслуживание отдельных участков трубопровода, проведение ремонтных работ, замена оборудования и оперативная локализация аварийных ситуаций.

В современной инженерной практике доля запорной арматуры достигает большей части всего объема используемых трубопроводных устройств, что объясняется ее универсальностью, надежностью и широким диапазоном эксплуатационных характеристик.

Назначение и области применения

Практически любая трубопроводная система нуждается в средствах оперативного управления потоком рабочей среды. Именно эту функцию выполняет запорная арматура.

Основные направления применения:

системы хозяйственно-питьевого водоснабжения;
сети горячего водоснабжения;
отопительные контуры жилых и промышленных объектов;
насосные станции;
тепловые пункты;
котельные установки;
нефтегазовая промышленность;
химические предприятия;
энергетические объекты;
системы пожаротушения;
судостроение и транспортная инфраструктура.

На магистральных линиях запорная арматура позволяет изолировать отдельные участки трубопровода без остановки работы всей системы. В жилых зданиях она обеспечивает возможность перекрытия воды в квартире, подъезде или отдельном техническом узле. На производственных объектах такие устройства играют важную роль в обеспечении промышленной безопасности.

Конструкция запорной арматуры

Несмотря на разнообразие моделей и типов, большинство изделий имеют схожее устройство.

В состав конструкции входят:

Элемент конструкции	Описание и назначение
Корпус	Основной несущий элемент, внутри которого располагаются рабочие детали. Корпус воспринимает механические нагрузки, воздействие давления и температуры рабочей среды. Для его изготовления используют чугун, сталь, нержавеющие сплавы, латунь или современные полимерные материалы.
Запирающий элемент	Рабочий орган, непосредственно перекрывающий проходное сечение трубопровода. В зависимости от конструкции это может быть шар, диск, клин, золотник или мембрана.
Седло	Неподвижная часть, с которой контактирует затвор при закрытии прохода. Качество обработки седла напрямую влияет на герметичность устройства.
Шток или шпиндель	Передает усилие от привода к запирающему элементу. Может иметь выдвижную или невыдвижную конструкцию.
Уплотнительные элементы	Предотвращают утечки рабочей среды через соединения и подвижные узлы. Для уплотнения используются фторопласт, графит, резина, эластомеры и специальные композитные материалы.
Приводной механизм	Служит для управления арматурой. В зависимости от назначения применяется ручной, электрический, гидравлический или пневматический привод.

Классификация запорной арматуры

Современный рынок предлагает большое количество разновидностей трубопроводной арматуры. Для правильного выбора необходимо понимать основные принципы классификации.

По конструктивному исполнению

Тип арматуры	Описание и особенности
Шаровые краны	Самый распространенный тип запорных устройств. Основным рабочим элементом является металлический шар с отверстием внутри. Преимущества: высокая герметичность; минимальное гидравлическое сопротивление; быстрое открытие и закрытие; длительный срок службы; компактные размеры. Шаровые краны активно используются в системах водоснабжения, отопления и газоснабжения.
Задвижки	В задвижках поток перекрывается посредством перемещения затвора перпендикулярно направлению движения среды. Преимущества: возможность работы на трубопроводах большого диаметра; низкое гидравлическое сопротивление; высокая надежность. Такие устройства широко применяются на магистральных водоводах и промышленных объектах.
Клапаны (вентили)	Запирающий элемент перемещается вдоль оси потока, обеспечивая плавное перекрытие среды. Особенности: возможность регулирования расхода; высокая точность управления; устойчивость к высоким температурам и давлениям.
Дисковые затворы	Рабочий орган выполнен в виде диска, вращающегося вокруг собственной оси. Преимущества: небольшой вес; компактность; удобство монтажа; доступная стоимость. Особенно востребованы на трубопроводах большого диаметра.

По способу присоединения

Способ присоединения	Описание и особенности
Фланцевая арматура	Устанавливается посредством фланцевых соединений с применением прокладок и крепежных элементов. Преимущества: надежность; возможность многократного демонтажа; удобство обслуживания.
Муфтовая арматура	Соединяется с трубопроводом при помощи внутренней резьбы. Наиболее распространена в бытовых инженерных сетях.
Резьбовая арматура	Используется на трубопроводах малого диаметра и отличается простотой монтажа.
Приварная арматура	Монтируется методом сварки и обеспечивает максимальную герметичность соединения.
Межфланцевая арматура	Устанавливается между ответными фланцами без собственного крепежного корпуса, что позволяет значительно снизить массу конструкции.

По номинальному давлению и диаметру

Одними из важнейших характеристик являются:

DN (условный проход);
PN (номинальное давление).

Диаметр определяет пропускную способность устройства, а давление показывает допустимые условия эксплуатации.

Для бытовых систем обычно используются размеры DN 15–50, тогда как на промышленных объектах могут применяться устройства диаметром свыше DN 1000.

По типу привода

Тип привода	Описание и особенности
Ручной	Самый распространенный вариант управления. Использует рукоятку, маховик или рычаг.
Электрический	Позволяет автоматизировать работу трубопроводной системы и организовать дистанционное управление.
Пневматический	Работает за счет энергии сжатого воздуха. Отличается высокой скоростью срабатывания.
Гидравлический	Используется на крупных промышленных объектах, где требуется создание значительных усилий.

По принципу герметизации

Тип герметизации	Описание и особенности
Сальниковая арматура	Герметичность обеспечивается специальной набивкой вокруг штока.
Сильфонная арматура	Использует металлический сильфон, полностью исключающий утечки через подвижные соединения.
Мембранная арматура	Перекрытие потока осуществляется при помощи эластичной мембраны, устойчивой к агрессивным средам.

Материалы изготовления

Эксплуатационные свойства запорной арматуры во многом зависят от материала корпуса и внутренних деталей.

Чугун
Используется в коммунальном хозяйстве и системах водоснабжения благодаря прочности и доступной стоимости.
Углеродистая сталь
Подходит для работы при высоких давлениях и температурах.
Нержавеющая сталь
Отличается повышенной коррозионной стойкостью и применяется в пищевой, фармацевтической и химической промышленности.
Латунь
Наиболее востребована в бытовых инженерных сетях благодаря устойчивости к коррозии и длительному сроку службы.
Бронза
Используется в морской среде и системах с повышенными требованиями к долговечности.
Полимерные материалы
Не подвержены коррозии и широко применяются в современных системах холодного водоснабжения.

Как выбрать запорную арматуру

При подборе оборудования необходимо учитывать сразу несколько факторов.

Рабочая среда

Следует определить тип транспортируемой среды: вода, пар, газ, химические растворы или нефтепродукты.

Давление и температура

Арматура должна иметь достаточный запас прочности относительно фактических параметров эксплуатации.

Диаметр трубопровода

Размер проходного сечения устройства должен соответствовать характеристикам трубопровода.

Тип управления

Для небольших объектов обычно достаточно ручного управления, а для автоматизированных систем рекомендуется использовать электроприводы.

Материал корпуса

Выбор материала определяется условиями эксплуатации и химическим составом рабочей среды.

Требования к герметичности

На ответственных участках рекомендуется использовать изделия с максимальным классом герметичности.

Маркировка и условные обозначения

Каждое изделие имеет маркировку, позволяющую определить его основные характеристики.

Как правило, на корпус наносятся:

наименование производителя;
условный проход (DN);
номинальное давление (PN);
материал корпуса;
направление потока (для отдельных типов клапанов);
дата изготовления и номер партии.

Система буквенно-цифровых обозначений позволяет быстро идентифицировать назначение арматуры и область ее применения.

Преимущества современной запорной арматуры

Качественная трубопроводная арматура обладает рядом важных достоинств:

высокой герметичностью соединений;
устойчивостью к гидроударам;
длительным сроком службы;
коррозионной стойкостью;
простотой монтажа;
минимальными затратами на обслуживание;
надежностью работы в широком диапазоне температур и давлений;
возможностью интеграции в автоматизированные системы управления.

Благодаря постоянному совершенствованию технологий производства современные модели обеспечивают стабильную и безопасную работу трубопроводных систем на протяжении десятилетий.

Нормативные требования и стандарты для запорной арматуры

Производство, испытания, маркировка и эксплуатация запорной арматуры в России регулируются комплексом государственных стандартов, технических регламентов и отраслевых нормативных документов. Соблюдение данных требований гарантирует безопасность оборудования, его надежность в эксплуатации и соответствие установленным показателям герметичности, прочности и долговечности.

При выборе запорной арматуры для систем водоснабжения, отопления и промышленных трубопроводов необходимо учитывать не только конструктивные характеристики изделий, но и соответствие действующим нормативным требованиям.

Основные нормативные документы

ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения»

Является базовым отраслевым документом, который устанавливает единую терминологию для всех видов трубопроводной арматуры. Стандарт определяет классификацию изделий, их назначение, конструктивные особенности и основные технические понятия, используемые при проектировании и эксплуатации трубопроводных систем.

ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов»

Один из наиболее важных стандартов для производителей и потребителей запорной арматуры. Документ устанавливает классы герметичности затворов, методы испытаний и допустимые показатели утечек рабочей среды. Наиболее высоким показателем считается класс герметичности «А», при котором видимые утечки через затвор полностью отсутствуют. Именно такие требования предъявляются к большинству современных шаровых кранов, задвижек и запорных клапанов, используемых в системах водоснабжения и отопления.

ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов»

Стандарт регламентирует размеры, конструкцию и технические параметры фланцевых соединений, применяемых при монтаже трубопроводной арматуры. Документ обеспечивает взаимозаменяемость оборудования различных производителей и упрощает проектирование инженерных сетей.

Технический регламент Таможенного союза

Для большинства видов промышленной трубопроводной арматуры обязательным является соответствие требованиям:

ТР ТС 010/2011 «О безопасности машин и оборудования».
Если оборудование эксплуатируется под избыточным давлением, дополнительно применяется:
ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

Данные регламенты устанавливают обязательные требования к проектированию, изготовлению, испытаниям, маркировке и процедурам подтверждения соответствия продукции.

Требования к маркировке

Согласно действующим стандартам, каждая единица запорной арматуры должна иметь четкую и читаемую маркировку, содержащую следующие сведения:

наименование или товарный знак производителя;
условный проход (DN);
номинальное давление (PN);
материал корпуса;
направление движения рабочей среды (при необходимости);
дату изготовления;
номер партии или серийный номер;
знак соответствия требованиям технических регламентов.

Для изделий большого диаметра и арматуры, изготовленной из легированных сталей, дополнительно оформляется паспорт изделия с указанием результатов заводских испытаний и сведений о материалах изготовления.

🏗️ Котельное оборудование представляет собой комплекс инженерных систем, предназначенных для производства и распределения тепловой энергии в системах отопления, горячего водоснабжения и технологических процессах. 🔍 В его состав входят котлы, теплообменные аппараты, насосные установки, системы автоматического управления и вспомогательные узлы, обеспечивающие стабильную и безопасную работу теплогенерирующих систем. 📊 При эксплуатации котельного оборудования особое значение имеют его надежность, энергоэффективность и соответствие действующим требованиям промышленной безопасности. Современные решения в области котельного оборудования позволяют эффективно регулировать тепловые нагрузки, снижать энергопотребление и поддерживать стабильную работу инженерных сетей даже при переменных режимах эксплуатации.

🔧 Подробнее о котельном оборудовании

Требования к испытаниям

Перед поставкой потребителю запорная арматура проходит комплекс обязательных испытаний:

проверку прочности корпуса;
гидравлические испытания под давлением;
контроль герметичности затвора;
проверку работоспособности привода;
испытания на циклическую долговечность;
контроль качества сварных соединений и литых деталей.

Для ответственных объектов нефтегазовой, химической и энергетической отраслей дополнительно могут проводиться неразрушающие методы контроля, включая ультразвуковую, радиографическую и магнитопорошковую диагностику.

Сертификация и подтверждение соответствия

Запорная арматура, применяемая на объектах повышенной опасности и в системах, работающих под давлением, подлежит обязательной оценке соответствия требованиям технических регламентов. В зависимости от назначения оборудования производитель оформляет декларацию или сертификат соответствия, подтверждающий безопасность продукции.

Наличие полного комплекта разрешительной документации является одним из ключевых критериев при выборе надежной трубопроводной арматуры для эксплуатации на промышленных и коммунальных объектах.

Заключение

Запорная арматура является ключевым элементом любой инженерной системы, связанной с транспортировкой жидкостей, газов и других рабочих сред. От правильного выбора типа устройства, материала изготовления и способа монтажа напрямую зависит надежность, безопасность и эффективность эксплуатации трубопровода. Грамотно подобранная арматура позволяет минимизировать риски аварий, сократить затраты на обслуживание и обеспечить бесперебойную работу как бытовых, так и промышленных объектов.

🛡️ Экспертиза промышленной безопасности — комплекс инженерно-технических мероприятий по оценке состояния опасных производственных объектов и выявлению рисков эксплуатации. 📑 Проводится анализ документации, техническое обследование оборудования и оценка безопасных условий работы. 🏭 Специалисты ТЭС применяют современные методы диагностики и инженерный опыт, обеспечивая объективность выводов. Экспертиза позволяет выявлять скрытые дефекты, снижать риски и продлевать срок безопасной эксплуатации оборудования.

🧪 Подробнее об экспертизе

❓ FAQ: Запорная арматура

1. Для чего используется запорная арматура в системах водоснабжения?

Запорная арматура применяется для полного перекрытия или открытия потока воды в трубопроводе. Она позволяет изолировать отдельные участки системы для ремонта, обслуживания или аварийного отключения без остановки всей сети.

2. В чем разница между шаровым краном, задвижкой и клапаном?

Шаровой кран обеспечивает быстрое перекрытие потока за счет поворота шара на 90°. Задвижка используется для магистральных линий и полностью открывает или закрывает проход при перемещении затвора. Клапан позволяет более точно регулировать поток, но создаёт большее гидравлическое сопротивление.

3. Какая арматура лучше подходит для бытового водоснабжения?

Для квартир и частных домов чаще всего применяются шаровые краны из латуни или нержавеющей стали. Они компактны, долговечны и обеспечивают надёжную герметичность при минимальном обслуживании.

4. Как выбрать запорную арматуру для конкретной системы?

При выборе учитывают давление, температуру, диаметр трубопровода, тип среды и условия эксплуатации. Также важны материал корпуса и класс герметичности.

5. Как часто требуется обслуживание запорной арматуры?

В быту достаточно периодической проверки. В промышленности — регулярные осмотры, контроль уплотнений и испытания на герметичность по регламенту.
