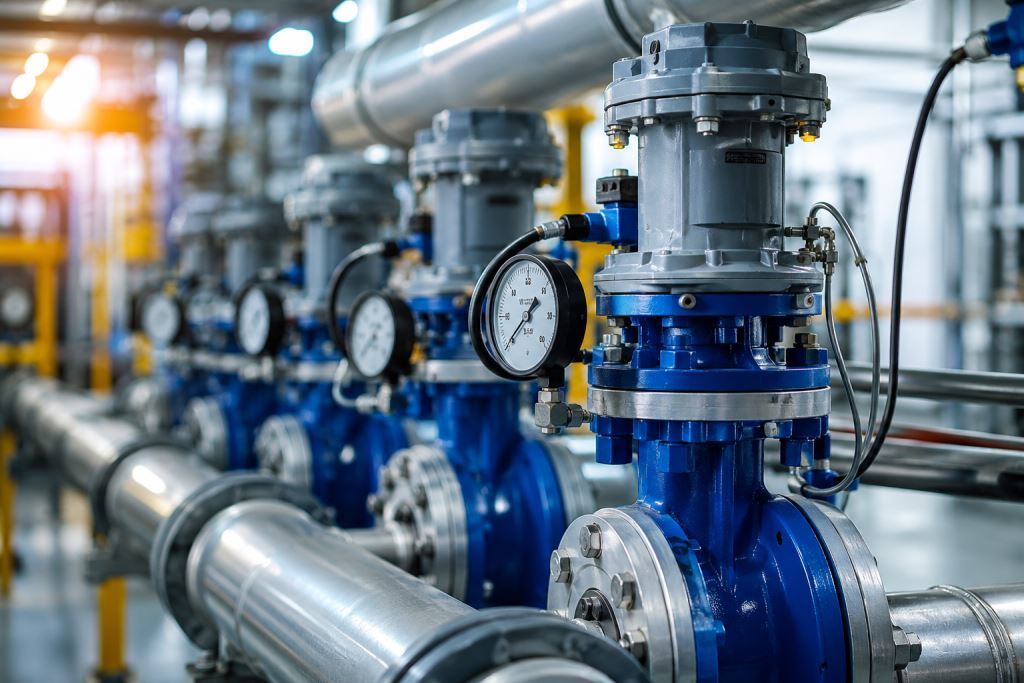

Регулирующая арматура: ключевой элемент точного управления технологическими процессами

📄 Оглавление

🛠 Регулирующая арматура: назначение, виды, технические характеристики и особенности применения
🛠 Что представляет собой регулирующая арматура
🛠 Основные функции регулирующей арматуры
🛠 Основные виды регулирующей арматуры
🛠 Важнейшие технические параметры регулирующей арматуры
🛠 Области применения регулирующей арматуры
🛠 Требования к современной регулирующей арматуре
🛠 Рекомендации по выбору

Регулирующая арматура занимает центральное место в современных инженерных системах, обеспечивая точное управление параметрами рабочих сред в трубопроводах различного назначения. От ее надежности и эффективности напрямую зависят стабильность технологических процессов, безопасность эксплуатации оборудования и экономичность производственных циклов.

🛠️️

Сегодня регулирующая арматура широко применяется в нефтегазовой, химической, энергетической, коммунальной и многих других отраслях промышленности. Ее основная задача заключается в изменении расхода, давления, температуры или уровня рабочей среды в соответствии с заданными параметрами системы.

Благодаря постоянному развитию технологий современные регулирующие устройства отличаются высокой точностью регулирования, долговечностью и способностью работать в условиях повышенных нагрузок.

В данной статье рассмотрим основные виды регулирующей арматуры, особенности их конструкции, принципы работы и критерии выбора для различных сфер применения.

Регулирующая арматура: назначение, виды, технические характеристики и особенности применения

Современные инженерные сети и промышленные технологические комплексы невозможно представить без систем управления потоками рабочих сред. Независимо от того, идет ли речь о водоснабжении, теплоснабжении, нефтегазовой отрасли, химическом производстве или энергетике, ключевую роль в обеспечении стабильности процессов играет регулирующая арматура.

Данный вид трубопроводной арматуры предназначен для изменения параметров потока жидкости, газа, пара или других рабочих сред путем изменения проходного сечения трубопровода. Благодаря регулирующей арматуре обеспечивается поддержание заданных технологических режимов, контроль расхода, давления, температуры и других критически важных показателей системы.

Что представляет собой регулирующая арматура

Регулирующая арматура — это специализированные устройства, предназначенные для управления характеристиками потока рабочей среды посредством изменения степени открытия проходного канала. В отличие от запорной арматуры, основная функция которой заключается в полном открытии или перекрытии потока, регулирующие устройства обеспечивают плавное изменение параметров транспортируемой среды в широком диапазоне значений.

Работа регулирующей арматуры может осуществляться как вручную, так и автоматически посредством электрических, пневматических или гидравлических приводов. В современных автоматизированных системах управления технологическими процессами регулирующая арматура является исполнительным механизмом, непосредственно реализующим команды контроллеров и систем диспетчеризации.

От правильного выбора и настройки оборудования зависит не только эффективность работы системы, но и безопасность эксплуатации объектов, снижение энергетических затрат и увеличение срока службы оборудования.

Основные функции регулирующей арматуры

К числу основных задач регулирующей арматуры относятся:

управление расходом рабочей среды;
поддержание необходимого давления в системе;
регулирование температуры теплоносителя;
стабилизация уровня жидкостей в резервуарах;
распределение потоков между отдельными участками трубопровода;
обеспечение требуемых технологических режимов производственных процессов.

Во многих случаях регулирующая арматура выполняет функции непрерывно, реагируя на изменение параметров системы в режиме реального времени.

Основные виды регулирующей арматуры

Конструктивное исполнение регулирующей арматуры определяется условиями эксплуатации, характеристиками рабочей среды и требованиями к точности регулирования.

Тип арматуры	Описание и особенности
Регулирующие клапаны	Наиболее распространенной разновидностью являются регулирующие клапаны. Они обеспечивают высокую точность изменения расхода и способны работать в сложных технологических условиях. Принцип действия основан на перемещении регулирующего элемента относительно седла, что приводит к изменению площади проходного сечения. В зависимости от конструкции клапаны могут быть односедельными, двухседельными, клеточными, игольчатыми или многоступенчатыми. Преимущества регулирующих клапанов: высокая точность регулирования; возможность интеграции в автоматизированные системы; широкий диапазон рабочих параметров; надежная работа при высоких давлениях и температурах. Подобные устройства широко используются в энергетике, нефтехимии, системах теплоснабжения и промышленных технологических линиях.
Дисковые затворы	Дисковые затворы регулируют поток посредством вращения диска внутри трубопровода. Благодаря компактным размерам и относительно небольшой массе они получили широкое распространение в системах водоснабжения, канализации и вентиляции. К преимуществам дисковых затворов относятся: простота конструкции; минимальные требования к монтажному пространству; высокая пропускная способность; доступная стоимость эксплуатации. Современные конструкции позволяют использовать дисковые затворы не только как запорные, но и как полноценные регулирующие устройства.
Шаровые краны регулирующего типа	Хотя классические шаровые краны относятся преимущественно к запорной арматуре, существуют специальные исполнения, предназначенные для регулирования расхода. Регулирование осуществляется за счет изменения положения шара с профилированным проходным отверстием. Такие устройства отличаются высокой герметичностью, долговечностью и устойчивостью к агрессивным средам. Особенно эффективно шаровые регулирующие краны применяются при транспортировке вязких жидкостей, нефтепродуктов и технологических растворов.
Игольчатые клапаны	Для процессов, требующих предельно точного дозирования потоков, используются игольчатые клапаны. Регулирующий элемент имеет форму конуса или иглы, что позволяет плавно изменять расход даже при минимальных значениях потока. Такие устройства востребованы: в лабораторном оборудовании; на фармацевтических производствах; в системах аналитического контроля; на объектах точного приборостроения.
Запорно-регулирующая арматура	Особую категорию составляет запорно-регулирующая арматура, объединяющая функции регулирования и полного перекрытия потока. Такое решение позволяет сократить количество оборудования на трубопроводе и повысить эффективность эксплуатации системы.

Важнейшие технические параметры регулирующей арматуры

При подборе оборудования необходимо учитывать ряд ключевых характеристик.

Параметр	Описание и значение
Условный проход DN	Параметр DN характеризует номинальный внутренний диаметр проходного канала арматуры. Значение условного прохода оказывает непосредственное влияние на пропускную способность устройства и гидравлические характеристики трубопровода. Правильно подобранный DN позволяет избежать чрезмерных потерь давления и обеспечить требуемую производительность системы.
Номинальное давление PN	Показатель PN определяет класс давления, на который рассчитана арматура. Выбор осуществляется с учетом максимальных рабочих нагрузок, температуры среды и требований безопасности. Следует учитывать, что фактическое допустимое давление может изменяться в зависимости от материала корпуса и температурного режима эксплуатации.
Максимальная рабочая температура	Каждый тип регулирующей арматуры имеет допустимый диапазон температур. Превышение установленных значений способно привести к ускоренному износу уплотнений, деформации элементов конструкции и снижению надежности оборудования.
Коэффициент пропускной способности Kvs	Одним из важнейших параметров регулирующей арматуры является коэффициент пропускной способности Kvs. Он показывает объем рабочей среды, который может пройти через полностью открытое устройство при заданных условиях. Именно на основании значения Kvs выполняются гидравлические расчеты и осуществляется подбор оборудования для конкретного объекта.
Расходная характеристика	Расходная характеристика определяет зависимость между положением регулирующего органа и изменением расхода среды. На практике наиболее распространены: линейная характеристика; равнопроцентная характеристика; специальные характеристики для сложных технологических процессов. Выбор типа характеристики напрямую влияет на качество регулирования системы.
Регулирующее отношение	Под данным показателем понимается отношение максимального регулируемого расхода к минимальному. Чем выше значение, тем шире диапазон эффективной работы оборудования.
Герметичность и допустимая утечка	Несмотря на то что основной задачей регулирующей арматуры является управление потоком, важным параметром остается герметичность затвора. Для каждого класса оборудования устанавливаются нормативные значения допустимых утечек, определяющие надежность перекрытия потока.

Области применения регулирующей арматуры

Регулирующая арматура используется практически во всех отраслях промышленности и коммунального хозяйства.

Наиболее распространенные сферы применения:

системы теплоснабжения и отопления;
водопроводные сети;
газораспределительные комплексы;
нефтегазовая промышленность;
химические и нефтехимические предприятия;
энергетические объекты;
тепловые электростанции;
атомная энергетика;
металлургические производства;
пищевая промышленность;
фармацевтика;
системы вентиляции и кондиционирования воздуха.

Особенно важную роль регулирующая арматура играет в теплоэнергетике, где от точности поддержания давления и расхода теплоносителя напрямую зависит эффективность работы котельного оборудования и тепловых сетей.

♨️ Котельное оборудование включает комплекс технических средств, предназначенных для генерации, передачи и распределения тепловой энергии. Подобные системы широко применяются в отопительных сетях, системах горячего водоснабжения и различных производственных процессах, где требуется поддержание заданных температурных параметров. ⚙️ В состав современных котельных установок входят котлы, теплообменное оборудование, насосные агрегаты, автоматизированные системы управления, контрольно-измерительные приборы и вспомогательные элементы, обеспечивающие надежную и безопасную эксплуатацию объекта. 📈 Ключевыми требованиями к котельному оборудованию являются высокая эффективность, стабильность работы, экономичное потребление энергоресурсов и соответствие действующим нормам промышленной безопасности. Современные технологии позволяют оптимизировать тепловые процессы, оперативно регулировать нагрузку системы и поддерживать бесперебойное функционирование инженерной инфраструктуры даже при изменении режимов эксплуатации.

🔧 Подробнее о котельном оборудовании

Требования к современной регулирующей арматуре

Современные эксплуатационные условия предъявляют к регулирующей арматуре повышенные требования.

Оборудование должно обеспечивать:

высокую точность регулирования;
устойчивость к перепадам давления;
надежную герметичность;
длительный срок службы;
устойчивость к коррозии и агрессивным средам;
минимальные эксплуатационные затраты;
совместимость с автоматизированными системами управления;
безопасность эксплуатации.

Немаловажным фактором остается ремонтопригодность оборудования и возможность проведения технического обслуживания без длительной остановки технологического процесса.

Заключение

Регулирующая арматура является одним из важнейших элементов любой современной трубопроводной системы. Именно она обеспечивает управление технологическими процессами, поддерживает заданные параметры рабочих сред и гарантирует безопасную эксплуатацию оборудования. От правильности выбора регулирующей арматуры зависят энергоэффективность объекта, надежность инженерных коммуникаций и стабильность производственных процессов. Поэтому проектирование, подбор и обслуживание таких устройств должны осуществляться с учетом технических требований, нормативных документов и особенностей конкретной системы.

🔍 Экспертиза промышленной безопасности представляет собой комплекс мероприятий, направленных на оценку технического состояния оборудования, зданий, сооружений и опасных производственных объектов с целью подтверждения возможности их дальнейшей безопасной эксплуатации. 📋 В рамках проведения экспертизы выполняется изучение технической документации, анализ эксплуатационных характеристик, обследование конструкций и диагностика оборудования с применением современных методов контроля. ⚙️ Специалисты ТЭС используют профессиональный инженерный подход и актуальные технологии неразрушающего контроля, что позволяет получать достоверные результаты и объективную оценку уровня промышленной безопасности. 🏭 Проведение экспертизы способствует своевременному выявлению потенциально опасных дефектов, снижению вероятности аварийных ситуаций и продлению срока службы технических устройств и производственных объектов.

🧪 Подробнее об экспертизе

❓ FAQ: Регулирующая арматура

1. Чем регулирующая арматура отличается от запорной?

Основное различие заключается в назначении оборудования. Запорная арматура предназначена для полного открытия или полного перекрытия потока рабочей среды, тогда как регулирующая обеспечивает плавное изменение расхода, давления или других параметров. Использование обычной запорной арматуры для постоянного регулирования может привести к ускоренному износу и снижению надежности системы.

2. Какие виды регулирующей арматуры используются чаще всего?

Наиболее распространенными являются регулирующие клапаны, дисковые затворы, шаровые краны регулирующего типа, игольчатые клапаны и запорно-регулирующие устройства. Выбор конкретного решения зависит от характеристик рабочей среды, требований к точности регулирования и условий эксплуатации трубопровода.

3. Какие параметры необходимо учитывать при выборе регулирующей арматуры?

При подборе оборудования важно учитывать рабочее давление, температуру среды, диаметр трубопровода (DN), класс давления (PN), коэффициент пропускной способности, материал корпуса и тип управления. Также необходимо учитывать химические свойства транспортируемой среды и требования к герметичности системы.

4. Где применяется регулирующая арматура?

Регулирующая арматура широко используется в системах отопления, водоснабжения, вентиляции и кондиционирования, а также в нефтегазовой, химической, энергетической, пищевой и фармацевтической промышленности. Она является неотъемлемой частью любых технологических процессов, где требуется точное управление потоками жидкостей, газов или пара.

5. Как увеличить срок службы регулирующей арматуры?

Для обеспечения длительной и надежной работы необходимо регулярно проводить техническое обслуживание, контролировать герметичность соединений, своевременно очищать внутренние элементы от загрязнений и следить за исправностью приводов. Кроме того, срок службы оборудования во многом зависит от правильного подбора арматуры под реальные условия эксплуатации.
