Пароперегреватель котлов — это ключевой элемент паровых энергетических установок, предназначенный для повышения температуры насыщенного пара до состояния перегретого. Его применение позволяет существенно увеличить термическую эффективность цикла, снизить влажность пара и повысить надежность работы турбинного оборудования.

🛠️️

В современных паровых котлах пароперегреватели играют важную роль в обеспечении стабильных параметров пара, необходимых для промышленной энергетики и теплоэлектростанций.

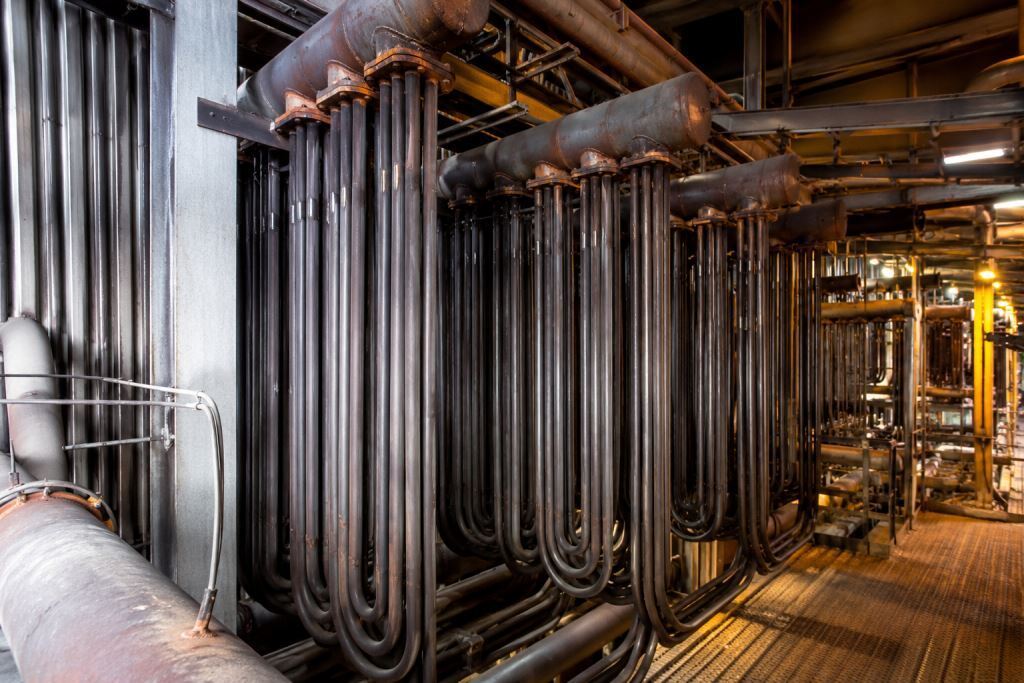

Пароперегреватель котлов — Изображение от chatGPT

Конструктивно и функционально данный узел является связующим звеном между процессом парообразования и этапом полезного использования энергии пара. От корректной работы пароперегревателя напрямую зависят экономичность установки, долговечность оборудования и уровень эксплуатационной безопасности.

Пароперегреватель паровых котлов: назначение, устройство и принципы работы

Общая характеристика и назначение пароперегревателя

Пароперегреватель — это ключевой элемент парового котла, предназначенный для повышения температуры насыщенного пара до перегретого состояния с параметрами, заданными технологическим режимом. В современных энергетических установках температура перегрева может достигать 600–650 °C, а давление — до 30–35 МПа, что делает данный узел одним из наиболее нагруженных элементов всей котельной системы.

Основная задача пароперегревателя заключается в повышении термодинамической эффективности паросилового цикла. За счёт увеличения температуры пара КПД установки возрастает в среднем на 8–15%, а также значительно снижается вероятность образования конденсата в турбинных ступенях.

Конструктивное устройство

Конструктивно пароперегреватель представляет собой систему трубных змеевиков малого диаметра — обычно от 20 до 60 мм — объединённых в пакеты (ступени). Эти пакеты последовательно соединяются между входным и выходным коллекторами.

Ключевые элементы конструкции:

трубные змеевики из жаропрочной стали;
входной и выходной коллекторы;
промежуточные пакеты теплообмена (1–3 ступени и более);
крепёжные и дистанционные элементы для фиксации геометрии.

В типовом промышленном котле длина трубной системы пароперегревателя может превышать 100–300 метров в зависимости от мощности установки.

Условия эксплуатации и нагрузки

Пароперегреватель работает в экстремальных условиях:

температура пара: до 650 °C;
давление: до 35 МПа;
температура дымовых газов в зоне теплообмена: до 1000–1200 °C.

Из-за этого металл труб подвергается комбинированному воздействию:

высокотемпературной ползучести;
термической усталости;
коррозии под действием продуктов сгорания.

Срок службы качественных современных труб при правильной эксплуатации составляет в среднем 80 000–200 000 часов работы.

Принцип работы

Работа пароперегревателя основана на передаче тепла от горячих дымовых газов к движущемуся внутри труб пару.

Процесс включает:

поступление насыщенного пара из барабана котла;
прохождение пара через систему змеевиков;
последовательный нагрев в 1–3 ступенях;
выход перегретого пара с заданной температурой.

Скорость движения пара обычно составляет 20–60 м/с, что позволяет обеспечить стабильный теплообмен и предотвратить локальный перегрев стенок труб.

Виды пароперегревателей по способу теплообмена

Тип пароперегревателей	Описание
Конвективные	Размещаются в газоходах котла и получают тепло преимущественно за счёт конвекции. Их эффективность зависит от скорости дымовых газов, которая может достигать 10–25 м/с.
Радиационные	Устанавливаются в зоне топочной камеры и воспринимают тепловое излучение с температурой до 1200–1500 °C. Используются для частичного перегрева пара.
Полурадиационные	Сочетают оба механизма теплообмена и располагаются в переходных зонах котла. Обеспечивают наиболее равномерное распределение тепловой нагрузки.

Схемы движения теплоносителей

Схема движения теплоносителей	Описание
Прямоточная схема	Пар и дымовые газы движутся в одном направлении. Преимущества: снижение термической нагрузки на входе; стабильный рост температуры пара. Недостаток: увеличенная площадь теплообмена (на 20–30% больше по сравнению с противотоком).
Противоточная схема	Пар движется навстречу горячим газам. Преимущества: максимальный температурный напор; компактность конструкции (снижение площади на 15–25%). Недостаток: повышенные тепловые напряжения металла.
Смешанная схема	Комбинация двух режимов: первые участки — противоток; завершающие — прямоток. Такая схема обеспечивает наиболее равномерный температурный режим и снижает риск перегрева труб на 20–40% по сравнению с чистыми схемами.

Схема движения теплоносителей

Описание

Прямоточная схема

Пар и дымовые газы движутся в одном направлении.

Преимущества:

снижение термической нагрузки на входе;
стабильный рост температуры пара.

Недостаток: увеличенная площадь теплообмена (на 20–30% больше по сравнению с противотоком).

Противоточная схема

Пар движется навстречу горячим газам.

Преимущества:

максимальный температурный напор;
компактность конструкции (снижение площади на 15–25%).

Недостаток: повышенные тепловые напряжения металла.

Смешанная схема

Комбинация двух режимов:

первые участки — противоток;
завершающие — прямоток.

Такая схема обеспечивает наиболее равномерный температурный режим и снижает риск перегрева труб на 20–40% по сравнению с чистыми схемами.

Регулирование температуры перегрева

Для поддержания стабильных параметров пара применяются системы регулирования:

впрыск питательной воды;
поверхностные пароохладители;
изменение тяги и распределения газов.

🏗️ Обследование зданий и сооружений — это комплексная инженерно-техническая процедура, направленная на оценку фактического состояния строительных конструкций, выявление дефектов и определение степени их износа. 🔍 В ходе работ проводится детальный анализ несущих элементов, проверяется надежность конструкций и соответствие объекта действующим нормативным требованиям. 📊 Специалисты ТЭС применяют современные методы диагностики и инструментального контроля, что позволяет получать объективные данные о техническом состоянии зданий. Регулярное обследование помогает своевременно выявлять скрытые повреждения, предотвращать аварийные ситуации и принимать обоснованные решения о ремонте или усилении конструкций.

🏢 Подробнее об обследовании

Точность регулирования современных систем достигает ±5–10 °C, что критически важно для защиты турбин.

Эксплуатационное значение

Пароперегреватель оказывает прямое влияние на:

повышение КПД энергоблока на до 15%;
снижение влажности пара до уровня менее 1–2%;
увеличение ресурса турбинных лопаток в 1,5–2 раза;
уменьшение потерь энергии при транспортировке пара.

Заключение

Пароперегреватель — это высоконагруженный теплотехнический узел, работающий в условиях экстремальных температур и давлений. Его конструкция, схема включения и режим эксплуатации напрямую определяют эффективность всей паровой установки. Современные решения позволяют достигать высокой степени перегрева при минимальных тепловых потерях, обеспечивая стабильную и экономичную работу энергетических систем.
